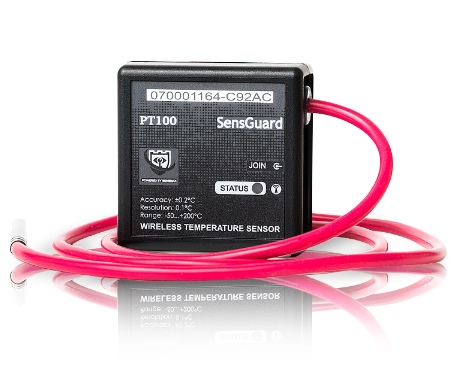

Sensore wireless di temperatura SensMax SensGuard PT100 con sonda

Il sensore wireless di temperatura SensGuard PT100 con sonda è progettato per il monitoraggio remoto della temperatura in celle frigorifere, sistemi HVAC, apparecchiature industriali, produzione alimentare, laboratori e altri ambienti in cui il punto di misurazione è difficile da raggiungere con un normale sensore di temperatura integrato.

Il sensore utilizza una sonda RTD PT100 esterna per misurare temperature da -50°C a +200°C. La sonda in acciaio inox da 1 m può essere posizionata all'interno di un congelatore, un condotto, un serbatoio, un involucro di apparecchiature o un'area di processo, mentre il corpo del sensore wireless rimane montato all'esterno della zona monitorata.

Le misurazioni vengono effettuate ogni 5 minuti e inviate in modalità wireless a un gateway SensGuard compatibile, come SensGuard TCP LR X2. Il gateway inoltra i dati alla piattaforma cloud di monitoraggio SensGuard, dove gli utenti possono consultare report, monitorare le tendenze e ricevere avvisi quando vengono superati i limiti di temperatura.

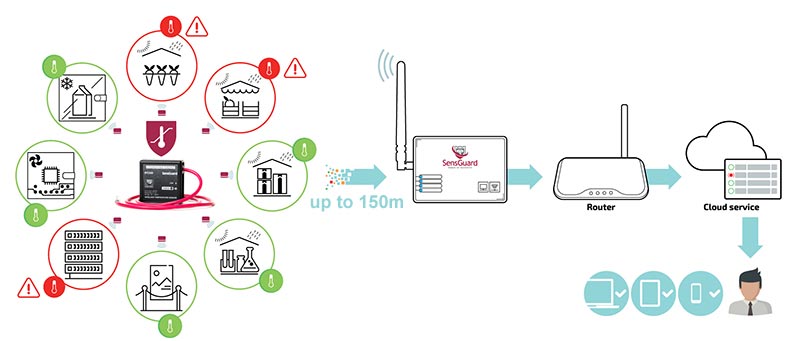

SensGuard PT100 invia in modalità wireless le misurazioni di temperatura della sonda a un gateway SensGuard e al portale cloud di monitoraggio.

Panoramica

• Sensore wireless di temperatura con sonda RTD PT100 esterna.
• Intervallo di misurazione della sonda da -50°C a +200°C.
• Precisione di misurazione di ±0.2°C per il monitoraggio industriale e dello stoccaggio.
• Risoluzione di misurazione di 0.1°C per un'analisi chiara delle tendenze della temperatura.
• Cavo della sonda in acciaio inox da 1 m per congelatori, condotti, serbatoi e aree con apparecchiature.
• Comunicazione wireless a 868 MHz con un gateway SensGuard compatibile.
• Portata di comunicazione fino a 150 m in condizioni di linea di vista libera.
• Trasmissione dati crittografata AES-128 tra sensore e gateway.
• Funzionamento a batteria con due batterie AAA sostituibili.
• Durata della batteria fino a 5 anni con l'intervallo di misurazione predefinito.
• Involucro IP54 per il corpo del sensore.

Richiedi una consulenza

Come funziona il sensore PT100

Il sensore PT100 misura la temperatura tramite una sonda RTD esterna in acciaio inox. La sonda viene posizionata nell'area in cui è richiesta la misurazione, mentre il corpo del sensore wireless può rimanere all'esterno del congelatore, del condotto, dell'involucro del forno, del serbatoio o dell'area con apparecchiature.

Ogni 5 minuti, il sensore registra una misurazione della temperatura e la invia tramite un canale radio a 868 MHz crittografato AES-128 a un gateway SensGuard compatibile. Il gateway invia quindi i dati alla piattaforma cloud SensGuard per la reportistica, gli avvisi e l'analisi storica.

Il dispositivo dispone di un pulsante per la diagnostica della rete e di un LED di stato, che consentono agli utenti di verificare se il sensore è collegato al gateway e al sistema cloud.

Monitoraggio della temperatura con sonda

La sonda esterna rende PT100 adatto ai luoghi in cui il corpo del sensore non deve essere collocato direttamente nell'ambiente da misurare. Ad esempio, la sonda può essere inserita in un congelatore o in un condotto, mentre il corpo del sensore rimane all'esterno per garantire una migliore comunicazione radio e facilitare la sostituzione delle batterie.

Questa configurazione è utile per aree ad alta temperatura, celle frigorifere, condotti HVAC, serbatoi di liquidi, macchinari, forni e altre applicazioni in cui un sensore integrato non sarebbe pratico.

Installazione

Il corpo del sensore viene montato su una superficie liscia, come plastica, metallo, vetro o una parete verniciata, utilizzando nastro biadesivo ad alta aderenza. Ciò consente un'installazione rapida senza perforazioni o ulteriori accessori di montaggio.

Dopo aver montato il corpo del sensore, posizionare la sonda esterna da 1 m nell'area in cui deve essere misurata la temperatura. Il corpo del sensore deve essere collocato in una posizione che rimanga entro la portata wireless del gateway SensGuard e all'interno dell'intervallo di temperatura operativa consentito per l'elettronica.

Il sensore viene fornito spento per proteggere le batterie durante lo stoccaggio e il trasporto. Per avviare il funzionamento, premere e rilasciare il pulsante JOIN e registrare il sensore nel portale cloud SensGuard utilizzando la procedura guidata di connessione.

Installazione della sonda PT100 per congelatori, condotti, serbatoi, apparecchiature di processo e altri punti di misurazione difficili da raggiungere.

Richiedi una consulenza

Gateway compatibile e monitoraggio cloud

Il sensore PT100 richiede un gateway SensGuard compatibile per il monitoraggio online. Il gateway riceve le misurazioni wireless dal sensore e le inoltra alla piattaforma cloud SensGuard.

• SensGuard TCP LR X2 gateway wireless e raccoglitore dati per i sensori di monitoraggio SensGuard.

Nella piattaforma cloud, gli utenti possono consultare lo storico delle temperature, configurare soglie, ricevere avvisi ed esportare report di monitoraggio. Ciò supporta la supervisione quotidiana, il controllo qualità e la documentazione per gli audit.

Applicazioni tipiche

SensGuard PT100 è adatto al monitoraggio wireless della temperatura quando è necessaria una sonda perché il punto di misurazione si trova all'interno di un'apparecchiatura, un'area di stoccaggio, un condotto, un serbatoio o un'altra zona difficile da raggiungere.

• Refrigerazione commerciale per supermercati, negozi di alimentari, vetrine refrigerate e celle frigorifere.
• Stoccaggio refrigerato e logistica per magazzini, celle frigorifere e merci sensibili alla temperatura.

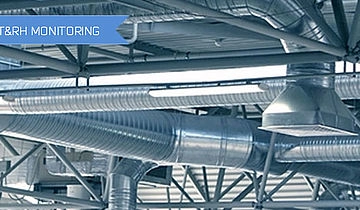

• HVAC e ventilazione per il monitoraggio della temperatura nei condotti e la supervisione delle aree tecniche.

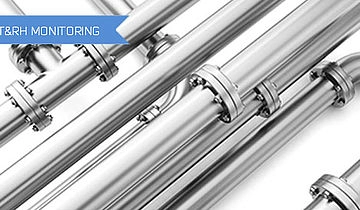

• Apparecchiature industriali per macchinari, tubazioni di processo e ambienti produttivi.
• Produzione alimentare per forni, tunnel di raffreddamento, aree di mantenimento e controllo della temperatura di processo.
• Laboratori per il monitoraggio della temperatura nelle apparecchiature e nelle aree di stoccaggio.
• Sale server e data center per il monitoraggio localizzato intorno a rack e apparecchiature.
• Musei e archivi per collezioni e aree di stoccaggio sensibili alle condizioni climatiche.

Vantaggi per l'azienda

Il monitoraggio wireless della temperatura con sonda aiuta le organizzazioni a ridurre i controlli manuali e a rilevare le variazioni di temperatura prima che causino perdite di prodotti, interruzioni del servizio o problemi di qualità. La sonda esterna consente di misurare la temperatura esattamente nel punto richiesto, mentre il corpo del sensore rimane facilmente accessibile per la manutenzione.

I report e gli avvisi cloud aiutano i team a reagire più rapidamente, mantenere lo storico delle temperature e supportare il controllo qualità interno. Il design wireless facilita inoltre l'aggiunta di punti di monitoraggio nelle strutture esistenti senza dover posare lunghi cavi di segnale verso ogni punto di misurazione.

• monitorare temperature con sonda da -50°C a +200°C;
• ridurre i controlli manuali della temperatura;
• ricevere avvisi quando vengono superate le soglie;
• conservare report storici per il controllo qualità e le esigenze di audit;
• posizionare la sonda nella zona monitorata mantenendo accessibile il corpo del sensore;
• aggiungere nuovi punti di monitoraggio senza posare cavi dal sensore al gateway.

Esempio pratico

Un panificio installa sensori SensGuard PT100 vicino alle uscite dei forni e ai tunnel di raffreddamento. Le sonde vengono posizionate nei punti di misurazione richiesti, mentre i corpi dei sensori wireless vengono montati all'esterno delle aree più calde, dove possono comunicare con il gateway SensGuard.

Il team del panificio riceve report sulla temperatura e avvisi nella piattaforma cloud di monitoraggio. Quando le tendenze della temperatura indicano surriscaldamento o ritardi nel raffreddamento, i tecnici possono regolare le impostazioni delle apparecchiature prima che la qualità dei prodotti venga compromessa.

Dati tecnici

FAQ - Sensore SensGuard PT100

• Qual è l'intervallo di misurazione del sensore PT100?
  La sonda esterna misura temperature da -50°C a +200°C.
• Qual è la precisione di misurazione?
  La precisione di misurazione è ±0.2°C.
• Quanto è lungo il cavo della sonda?
  La lunghezza standard del cavo della sonda è di 1 m. Su richiesta sono disponibili opzioni più lunghe.
• Il corpo del sensore può essere collocato all'interno di un congelatore, un forno o un'area ad alta temperatura?
  La sonda esterna è progettata per essere collocata nella zona da misurare, ma la temperatura operativa del corpo del sensore è compresa tra -20°C e +55°C. Il corpo del sensore deve essere installato entro questo intervallo consentito.
• Quale gateway è necessario?
  Il sensore richiede un gateway SensGuard compatibile, come SensGuard TCP LR X2.
• Con quale frequenza vengono effettuate le misurazioni?
  L'intervallo di misurazione è di 5 minuti.
• Quali batterie utilizza il sensore?
  Il sensore utilizza due batterie AAA da 1,5 V. Per temperature sotto zero sono consigliate batterie al litio.
• Quanto dura la batteria?
  La durata della batteria è fino a 5 anni con l'intervallo di misurazione predefinito.
• Come viene montato il sensore?
  Il corpo del sensore viene montato su una superficie liscia utilizzando nastro biadesivo ad alta aderenza.

Pronti per iniziare?

Avete bisogno di un monitoraggio wireless della temperatura con sonda esterna per congelatori, condotti HVAC, serbatoi, forni, apparecchiature industriali o aree di stoccaggio? SensMax può aiutarvi a scegliere il sensore PT100 e la configurazione del gateway SensGuard più adatti al vostro progetto.

Comunicateci l'intervallo di temperatura, la posizione della sonda, il numero di punti di monitoraggio, la distanza dal gateway e i requisiti di reportistica e vi aiuteremo a definire la configurazione corretta.
