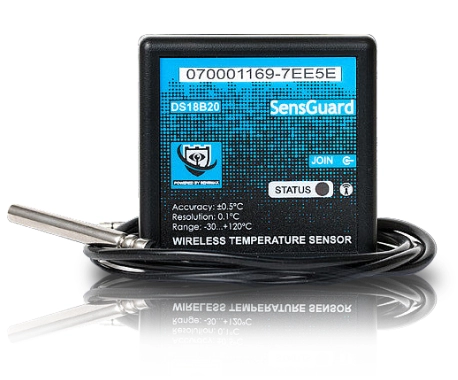

Sensore wireless di temperatura SensMax SensGuard DS18B20 con sonda

Il sensore wireless di temperatura SensGuard DS18B20 con sonda è progettato per il monitoraggio remoto della temperatura in sistemi di refrigerazione, celle frigorifere, sistemi HVAC, macchinari, condotti di ventilazione, contenitori di liquidi e altri punti di misurazione difficili da raggiungere.

Il sensore utilizza una sonda digitale DS18B20 esterna per misurare temperature da -30°C a +120°C. La sonda in acciaio inox da 1 m può essere posizionata all'interno di un congelatore, una cella frigorifera, un condotto, un involucro di apparecchiature o un contenitore di liquidi, mentre il corpo del sensore wireless rimane montato all'esterno della zona monitorata.

Le misurazioni vengono effettuate ogni 5 minuti e inviate in modalità wireless a un gateway SensGuard compatibile, come SensGuard TCP LR X2. Il gateway inoltra i dati alla piattaforma cloud di monitoraggio SensGuard, dove gli utenti possono consultare report, monitorare le tendenze e ricevere avvisi quando vengono superati i limiti di temperatura.

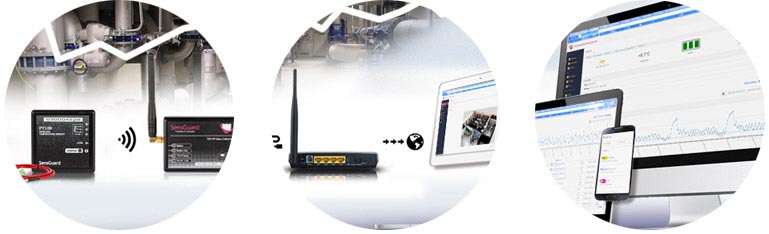

SensGuard DS18B20 invia in modalità wireless le misurazioni di temperatura della sonda a un gateway SensGuard e al portale cloud di monitoraggio.

Panoramica

• Sensore wireless di temperatura con sonda digitale DS18B20 esterna.
• Intervallo di misurazione della sonda da -30°C a +120°C.
• Precisione di misurazione di ±0.5°C sull'intero intervallo di misurazione.
• Risoluzione di misurazione di 0.1°C per il monitoraggio delle tendenze della temperatura.
• Cavo della sonda in acciaio inox da 1 m per congelatori, condotti, apparecchiature e contenitori di liquidi.
• Comunicazione wireless a 868 MHz con un gateway SensGuard compatibile.
• Portata di comunicazione fino a 150 m in condizioni di linea di vista libera.
• Trasmissione dati crittografata AES-128 tra sensore e gateway.
• Funzionamento a batteria con due batterie AAA sostituibili.
• Durata della batteria fino a 5 anni con l'intervallo di misurazione predefinito.
• Involucro IP54 per il corpo del sensore.

Richiedi una consulenza

Come funziona il sensore DS18B20

Il sensore DS18B20 misura la temperatura tramite una sonda digitale esterna in acciaio inox. La sonda viene posizionata nell'area in cui è richiesta la misurazione, mentre il corpo del sensore wireless può rimanere all'esterno del congelatore, del condotto, del serbatoio, dell'involucro del macchinario o dell'area con apparecchiature monitorate.

Ogni 5 minuti, il sensore registra una misurazione della temperatura e la invia tramite un canale radio a 868 MHz crittografato AES-128 a un gateway SensGuard compatibile. Il gateway invia quindi i dati alla piattaforma cloud SensGuard per la reportistica, gli avvisi e l'analisi storica.

Il dispositivo dispone di un pulsante per la diagnostica della rete e di un LED di stato, che consentono agli utenti di verificare se il sensore è collegato al gateway e al sistema cloud.

Monitoraggio della temperatura con sonda

La sonda esterna rende DS18B20 adatto ai luoghi in cui la temperatura deve essere misurata all'interno di un'area specifica, mentre il corpo del sensore deve rimanere all'esterno per garantire la comunicazione wireless e l'accesso alle batterie.

Esempi tipici includono armadi refrigerati, celle frigorifere, condotti di ventilazione, contenitori di liquidi, macchinari e apparecchiature tecniche. La sonda misura la temperatura nell'area desiderata, mentre il corpo del sensore rimane più facilmente accessibile per la manutenzione e all'interno delle normali condizioni operative dell'elettronica.

Installazione

Il corpo del sensore viene montato su una superficie liscia, come plastica, metallo, vetro o una parete verniciata, utilizzando nastro biadesivo ad alta aderenza. Ciò consente un'installazione rapida senza perforazioni o ulteriori accessori di montaggio.

Dopo aver montato il corpo del sensore, posizionare la sonda esterna da 1 m nell'area in cui deve essere misurata la temperatura. Il corpo del sensore deve essere collocato in una posizione che rimanga entro la portata wireless del gateway SensGuard e all'interno dell'intervallo di temperatura operativa consentito per l'elettronica.

Il sensore viene fornito spento per proteggere le batterie durante lo stoccaggio e il trasporto. Per avviare il funzionamento, premere e rilasciare il pulsante JOIN e registrare il sensore nel portale cloud SensGuard utilizzando la procedura guidata di connessione.

Monitoraggio con sonda DS18B20 per refrigerazione, condotti HVAC, contenitori di liquidi, apparecchiature e celle frigorifere.

Richiedi una consulenza

Gateway compatibile e monitoraggio cloud

Il sensore DS18B20 richiede un gateway SensGuard compatibile per il monitoraggio online. Il gateway riceve le misurazioni wireless dal sensore e le inoltra alla piattaforma cloud SensGuard.

• SensGuard TCP LR X2 gateway wireless e raccoglitore dati per i sensori di monitoraggio SensGuard.

Nella piattaforma cloud, gli utenti possono consultare lo storico delle temperature, configurare soglie, ricevere avvisi ed esportare report di monitoraggio. Ciò supporta la supervisione quotidiana, il controllo qualità e la documentazione per gli audit.

Applicazioni tipiche

SensGuard DS18B20 è adatto al monitoraggio wireless della temperatura quando è necessaria una pratica sonda esterna per sistemi di refrigerazione, condotti, contenitori di liquidi o aree con apparecchiature.

• Refrigerazione commerciale per supermercati, negozi di alimentari, vetrine refrigerate e celle frigorifere.
• Stoccaggio refrigerato e magazzini per celle frigorifere, prodotti congelati, conservazione degli alimenti e merci sensibili alla temperatura.
• Stoccaggio farmaceutico per frigoriferi, armadi e locali di stoccaggio in cui è necessario registrare lo storico della temperatura.
• HVAC e ventilazione per il monitoraggio della temperatura nei condotti dell'aria e la supervisione delle aree tecniche.
• Apparecchiature industriali per macchinari, tubazioni di processo e ambienti produttivi.
• Contenitori di liquidi per il monitoraggio della temperatura di acqua, bevande, sostanze chimiche o fluidi di processo.
• Sale server e data center per il monitoraggio localizzato intorno a rack e apparecchiature.
• Musei e archivi per reperti e aree di stoccaggio sensibili alle condizioni climatiche.

Vantaggi per l'azienda

Il monitoraggio wireless della temperatura con sonda aiuta le organizzazioni a ridurre i controlli manuali e a rilevare le variazioni di temperatura prima che causino perdite di prodotti, interruzioni del servizio o problemi di qualità. La sonda esterna consente di misurare la temperatura esattamente nel punto richiesto, mentre il corpo del sensore rimane facilmente accessibile per la manutenzione.

I report e gli avvisi cloud aiutano i team a reagire più rapidamente, mantenere lo storico delle temperature e supportare il controllo qualità interno. Il design wireless facilita inoltre l'aggiunta di punti di monitoraggio nelle strutture esistenti senza dover posare lunghi cavi di segnale verso ogni punto di misurazione.

• monitorare temperature con sonda da -30°C a +120°C;
• ridurre i controlli manuali della temperatura;
• ricevere avvisi quando vengono superate le soglie;
• conservare report storici per il controllo qualità e le esigenze di audit;
• posizionare la sonda nella zona monitorata mantenendo accessibile il corpo del sensore;
• aggiungere nuovi punti di monitoraggio senza posare cavi dal sensore al gateway.

Esempio pratico

Un magazzino farmaceutico installa sensori di temperatura SensGuard DS18B20 con sonde in frigoriferi e unità di congelamento. Le sonde vengono posizionate all'interno delle apparecchiature monitorate, mentre i corpi dei sensori wireless rimangono montati all'esterno per garantire una migliore comunicazione e facilitare la sostituzione delle batterie.

La piattaforma di monitoraggio registra lo storico delle temperature e invia avvisi quando le misurazioni si avvicinano a limiti non sicuri. Il personale può intervenire prima che medicinali o merci stoccate vengano compromessi, mentre i report supportano il controllo qualità interno e la documentazione di conformità.

Dati tecnici

FAQ - Sensore SensGuard DS18B20

• Qual è l'intervallo di misurazione del sensore DS18B20?
  La sonda esterna misura temperature da -30°C a +120°C.
• Qual è la precisione di misurazione?
  La precisione di misurazione è ±0.5°C sull'intero intervallo.
• Quanto è lungo il cavo della sonda?
  La lunghezza standard del cavo della sonda è di 1 m. Su richiesta sono disponibili opzioni più lunghe.
• Il corpo del sensore può essere collocato all'interno di un congelatore o di un'area ad alta temperatura?
  La sonda esterna è progettata per essere collocata nella zona da misurare, ma la temperatura operativa del corpo del sensore è compresa tra -20°C e +55°C. Il corpo del sensore deve essere installato entro questo intervallo consentito.
• Quale gateway è necessario?
  Il sensore richiede un gateway SensGuard compatibile, come SensGuard TCP LR X2.
• Con quale frequenza vengono effettuate le misurazioni?
  L'intervallo di misurazione è di 5 minuti.
• Quali batterie utilizza il sensore?
  Il sensore utilizza due batterie AAA da 1,5 V. Per temperature sotto zero sono consigliate batterie al litio.
• Quanto dura la batteria?
  La durata della batteria è fino a 5 anni con l'intervallo di misurazione predefinito.
• Come viene montato il sensore?
  Il corpo del sensore viene montato su una superficie liscia utilizzando nastro biadesivo ad alta aderenza.

Pronti per iniziare?

Avete bisogno di un monitoraggio wireless della temperatura con sonda esterna per sistemi di refrigerazione, congelatori, condotti HVAC, contenitori di liquidi, macchinari o aree di stoccaggio? SensMax può aiutarvi a scegliere il sensore DS18B20 e la configurazione del gateway SensGuard più adatti al vostro progetto.

Comunicateci l'intervallo di temperatura, la posizione della sonda, il numero di punti di monitoraggio, la distanza dal gateway e i requisiti di reportistica e vi aiuteremo a definire la configurazione corretta.
